藥廠稱量室的設計及原理

稱量間是一種用于制藥、微生物研究和科學實驗等場所專用的局部?jì)艋�設備,它提供一種垂直單向氣流。部分潔凈空氣在工作區循環，部分排出至附近區域，使工作區產生負壓，防止交叉污染，用于保證工作區的高潔凈度環境。中心稱量室是一種專業用于取樣、稱量、分析等行業的特種專用工作室，它能控制工作區的粉塵及塵埃不擴散到操作區外，保障操作人員不吸入所操作的物品，是一種控制粉塵飛揚的專用凈化設備．室內空氣經初效濾器、中效過濾器，由離心風機壓入靜壓箱，在經高效過濾器后從氣流擴散送風單元出風面吹出，潔凈空氣以均勻的斷面風速流經工作區，從而形成高潔凈的工作環境。中心稱量室的操作區域維持在負壓狀態，排出10%的循環空氣。中心稱量小室的空氣經過三級過濾系統（高效過濾器除去99.99%的顆�！�0．3μm以上的所有灰塵）進行自循環，設計符合藥廠GMP要求。在設備中進行粉塵、試劑稱量、分裝，可以控制粉塵、試劑外溢、上揚，防止粉塵、試劑對人體的吸入危害，還避免粉塵、試劑的交叉污染，保護外界環境及室內人員的安全。

工作原理

通過下沉降式低負壓氣流均流于操作區域，產生一個潔凈無菌的局部環境。從而，避免不同藥品之間的交叉污染。操作區潔凈度一般為百級（外部環境越高內部環境越高）。

保護對象：

Ø  保護藥品

Ø  保護操作人員

Ø  保護環境

Ø  氣流組織

配置描述：

u  過濾器：采用初、中、高效過濾器三級過濾，高效過濾器滿足PAO的測試要求

u  壓差表：可選用DWYER(進口) 0 - 500pa   1只

u  高分子均流膜：能顯著改善出風的均勻程度。

u  變頻控制：常規用普通控制，可選用液晶顯示和操作，有風速顯示等及其設置報警功能。

u  照明/殺菌:稱量室內據地面一米照度大于300Lux，殺菌可選殺菌燈或者臭氧發生器。

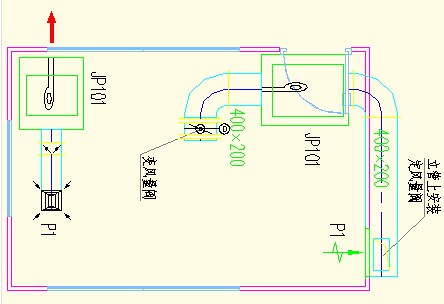

湖北科圣鵬凈化工程有限公司設計安裝的稱量室（示例）：

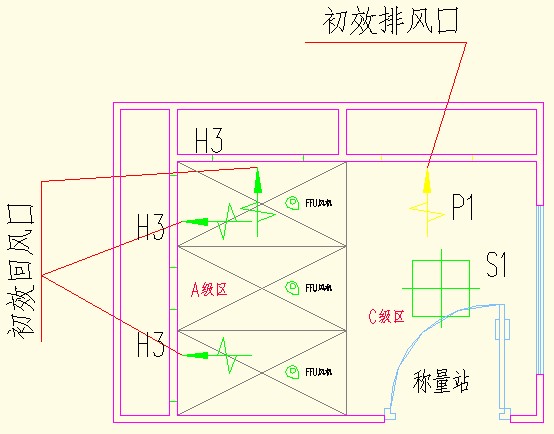

采用風機過濾單元（FFU）拼裝

C+A環境：

單向氣流在產品與無菌區內的設備和人員產生的微粒和微生物污染之間起到屏障的作用，單向流系統在其工作區域內必須均勻送風，風速為 0.36-0.54m/s，設計的目標速度可為0.45m/s，允許偏差范圍<±20％。單向氣流常用于無菌生產區的高風險區，以建立 A 級區的生產環境。

單向流裝置的設置應符合下列要求：

單向流罩應能覆蓋暴露于有 A 級區域環境要求的無菌藥品、包裝容器及傳送設施等全部區域。當采用單向流罩拼裝或 FFU 拼裝的組合方式，用單元風機作全循環運行時 A 級區內將會(huì )引起空氣在不斷循環過程中的熱量積聚，會(huì )造成 A 級區內的過熱現象，這種情況在裝置面積較大時尤為明顯，所以應當采取減少 A 級區與周?chē)�環境（背景區）的溫差，使單向流罩下 A 級區的溫度不大于周?chē)�環境溫度 2℃，并不應高于+24℃。

為了維持 A、B 級區良好的氣流形態，建議單向流裝置采用側墻下部的低位回風方式，單向流裝置可采用短風管與設在墻下部的回風口相連接。

     對于非無菌藥品生產的支持區域 （如洗衣房?jì)葻o(wú)菌工作服的整衣臺等較小面積局部單向流裝置）可以不受下部回風的限制。當采用 FFU 拼裝組合成較大面積單向流區域時，應考慮 FFU 機組的噪聲問題。

單向流裝置的設置應便于安裝、維修及更換空氣過濾器。
