空調水系統設計是空氣—水中央空調系統設計的主要內容之一。由于受到建筑空間和

使用條件的限制，現代民用建筑大都采用風機盤管加新風的系統形式。特別是寫字樓、酒店

等高層、綜合性建筑，面積大，層數和房間多，功能復雜，使用的空調設備數量和品種也

多，而且布置分散，使得空調水系統龐大而復雜，造成管路系統和設備投資大，水泵能耗

大，水系統對整個空調系統的使用效果影響也大。因此，在進行空調水系統設計時，應盡量

考慮周全，在注意減小投資的同時也不忘為方便日后的運行管理和減少水泵的能耗創(chuàng )造條

件。

    空調水系統設計的步驟

空調水系統設計的一般步驟如下:

1)根據各個空調房間或區域的使用功能和特點，確定用水供冷或供暖的空調設備形式

采用大型的組合式空調機或中型柜式風機盤管，還是小型風機盤管。

2)根據工程實際確定每臺空調設備的布置位置和作用范圍，然后計算出由作用范圍的

調負荷決定的供水量，并選定空調設備的型號和規格。

3)選擇水系統形式，進行供回水管線布置，畫出系統軸測圖或管道布置簡圖。

4)進行管路計算(含水泵的選擇)。

5)進行絕熱材料與絕熱層厚度的選擇與計算

6)進行冷凝水系統的設計。

7)繪制工程圖。

   空調水系統的管路計算

空調水系統的管路計算(又稱為水力計算、阻力計算)是在已知水流量和選定流速下確

水系統各管段管徑及水流阻力，計算出選水泵所需要的系統總阻力。

1.管徑的確定

1)連接各空調設備的供回水支管管徑宜與空調設備的進出水接管管徑一致，可由相

設備樣本查得

2)供回水干管的管徑(內徑)d，可根據各管段中水的體積流量和選定的流速由下式

（7-4）

m一水的體積流量，單位為m3/s

v一水流速度，單位為m/s

在水流量一定的情況下，管內水流速的高低既影響水管管徑的大小，又涉及到水流阻力

大小，還分別與投資費用和運行費用有關，過低或過高都不經濟。一般水系統中管內水流

速按表7-i中的推薦值選用。

  顯然，由式(7-4 )求出的管徑為計算管徑，不是符合管道規格的管徑，還需以此管徑

值為依據按管道的規格選定相近管徑的管道型號�？照{水系統通常使用鋼管，主要是鍍鋅鋼

管和無縫鋼管，當管徑蕊DN 125時可采用鍍鋅鋼管，當管徑>DN 125時要采用無縫鋼管。

  2.水流阻力的確定

  空調水系統的水流阻力一般由設備阻力、管道阻力以及管道附件和管件阻力三部分組

成。設備阻力通�？梢栽谠O備生產廠家提供的產品樣本上查到，因此進行空調水系統水流阻

力計算的主要內容是進行直管段的阻力(摩擦阻力)計算及管道附件(如閥門、水過濾器

等)與管件(如彎頭、三通等)的阻力(局部阻力)計算。

  由流體力學知識可知，空調水系統的水流阻力△P的基本計算式為：

式中△Pm—摩擦阻力(或稱沿程阻力)，單位為Pa;

        z—局部阻力，單位為Pa;

          l—管路長度，單位為m;

        R—比摩阻(單位長度管道的摩擦阻力，又稱壓力降)，單位為Pa/m ;

        ξ—局部阻力系數;

        v—水流速度，單位為m/s;

        P—水的密度，一般取1000kg/m3

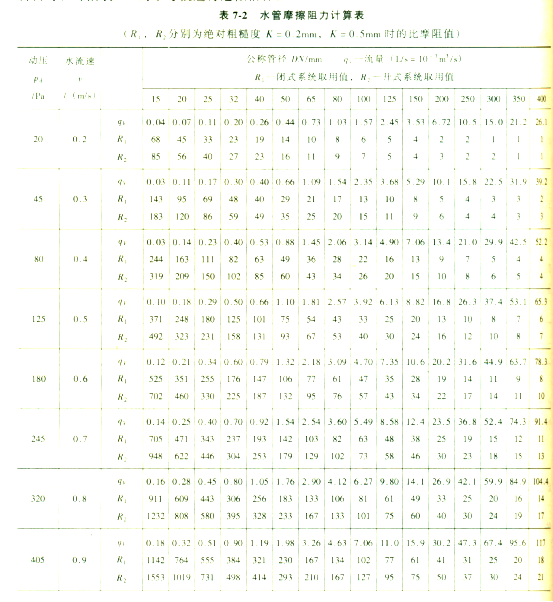

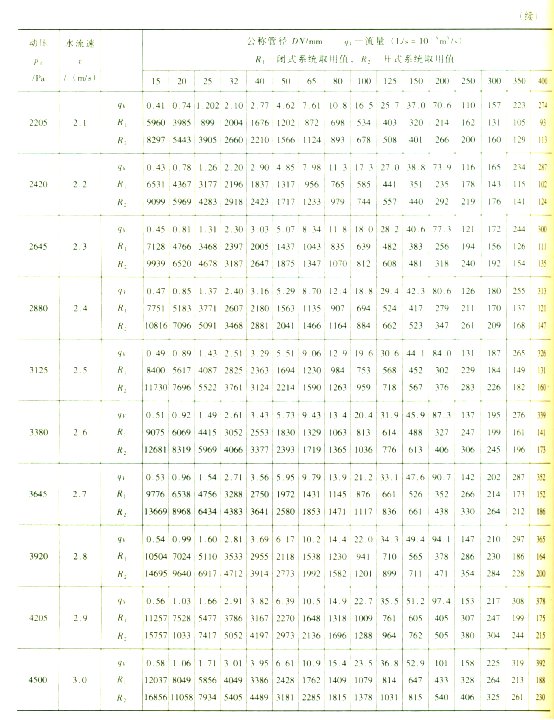

    比摩阻R可根據水流量和流速查表7-2確定。管路中各種管道附件和管件的局部阻力

系數夸見表7-3和表7-4。水流經各設備的阻力可由所選產品的樣本查取，當缺乏這方面的

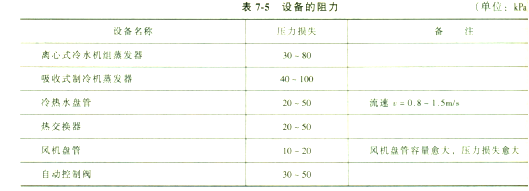

資料時，可按表7-5的參考值進行近似估算。

3.空調水系統管路計算的步驟

    空調水系統管路計算的步驟與空調風管系統阻力計算的步驟相仿，以閉式兩管制一次泵

系統為例介紹如下:

1)劃分管段。在系統軸測圖或簡圖上以冷熱負荷不變?yōu)闇蕜t劃分管段，標注各管段長

2)選定最不利環路，對整個管路進行編號。一般選組合管段長度最長的管路為最不利

環路，先對其組成管段從離分水器最近的一段開始，逐段由近至遠(最后到集水器)順序編

號，再對與最不利環路并聯的各分支管路或管段由遠而近進行編號。編號數字標注在各管段

或設備的起始節點處。

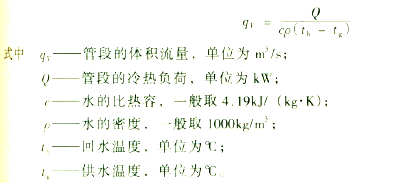

    3)計算管段流量。根據管段的冷熱負荷，按下式求出管段的流量

  從本步驟開始，可參考表7-6的形式列表計算，從選定的最不利環路最靠近分水器端管

段開始，逐個管段順序計算，然后再計算各并聯管路或管段。

  4)選流速，確定管徑。根據管段性質(主管、立管還是一般管道)，查表7-1選定水的

流速范圍。然后根據管段流量和該流速范圍查表7-2，選擇最接近管段流量，且流速值在選

定流速范圍內的對應管徑(公稱直徑)，查出相應的比摩阻值R和動壓值Paa

5)計算管段的摩擦阻力△Pm=lR。

6)計算管段的局部阻力。根據管段的實際情況，由表7-3和表7-4可查得各種管道附件和

管件的局部阻力系數夸(可參考表7-7的形式列出)，然后計算各管段的局部阻力z=∑ξPd。

  7)管段總阻力△P=△pm+z。

  8)檢驗各并聯管路的阻力平衡情況。并聯管路之間的阻力不平衡偏差值應不大于15%，

如果大于15%，則可采取調整其中一個管路的管徑，改變其斷面面積的方法使阻力盡量平衡。

  9)計算最不利環路的阻力。該環路的阻力即為系統總阻力H，考慮一定的安全因數

(一般為1.1～1.2)后就可以作為選擇水泵所需要的揚程(H')依據。

[例]已知如圖所示的空調水系統中，每臺柜式風機盤管的供冷量均為50kW，阻力為5m水柱(5 × 9.8kPa)，各管段長度參見表7-6。求各管段管徑和系統總阻力。

【解】

1)劃分管段，標注各管段長度和冷熱負荷，如圖所示。

  2)確定最不利環路，給各節點編號。

  3)計算管段流量。設冷凍水供水溫度為7 ℃，回水溫度為12 ℃，則流經每臺柜式風機盤管的冷凍水流量計算得

據此可得各管段流量。

  4)從管段1-2開始，分管段根據管段的性質(主管、立管還是一般管道)，查表7-1選定水的流速范圍。然后根據管段流量和該流速范圍查表7-2，選擇最接近管段流量，且流速值在選定流速范圍內的對應管徑(公稱直徑)，查出相應的比摩阻值R和動壓值Pd。

  5)計算各管段的摩擦阻力△Pm=lR。

  6)根據各管段的實際情況，從表7-3和表7-4查得管道附件或管件的阻力系數夸，然后計算各管段的局部阻力z=∑ξPd。

  7)計算各管段總阻力△P=△pm+z

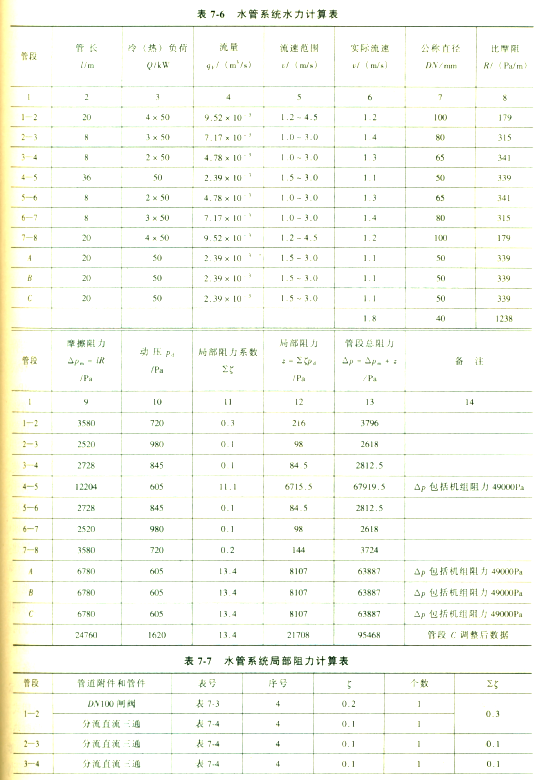

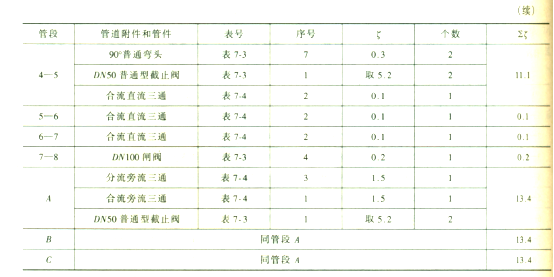

    上述計算結果和查表所得數據參見表7-6和表7-7 。

  8)校驗各并聯管路的阻力平衡

    ①管路4-5與管路A:

    管路4-5的總阻力△P4-5 = 67919. 5Pa，管路A的總阻力△pA = 63887Pa

兩者的不平衡率為

②管路3-6與管路B:

管路3-6的總阻力△P3-6 = △P3-4 + △P4-5 +△P5-6 =(  2812.5 + 67919.5 + 2812.5) =73544.5Pa，管路B的總阻力△PB=63887Pa，兩者的不平衡率為

 ③管路2-7與管路C:

  管路2-7的總阻力△P2-7=△P2-3+△P3-6+△P6-7=( 2618+73544.5+2618)= 78780.5Pa

管路C的總阻力△Pc= 63887Pa

兩者的不平衡率為

  將管路C的管徑由50 mm減小到40mm，查表7-2可知，水的流速將由1.1m/s提高到1.8m/s，相應的比摩阻值R和動壓值Pa均提高，使管路C的總阻力增大到了95468Pa(見表7-6最后一行)，此時管路C與管路2-7的不平衡率為

說明管路C的管徑減小一個規格其阻力又增大太多不能滿足要求可使管路C仍保DN50的管徑，采用關小閥門增大阻力的方法來與管路2-7取得平衡。

9)計算系統總阻力

    系統總阻力H即最不利環路1-2-3-4-5-6-7-8的總阻力，其值為

    H=△P1-8=△P1-2+△P2-3+△P3-4+△P4-5+△P5-6+△P6-7 +△P7-8

=(3796+2618+2812.5+67919.5+2812.5+2618+3724 ) Pa=86300.5 Pa
